产品展示


锤式破碎机

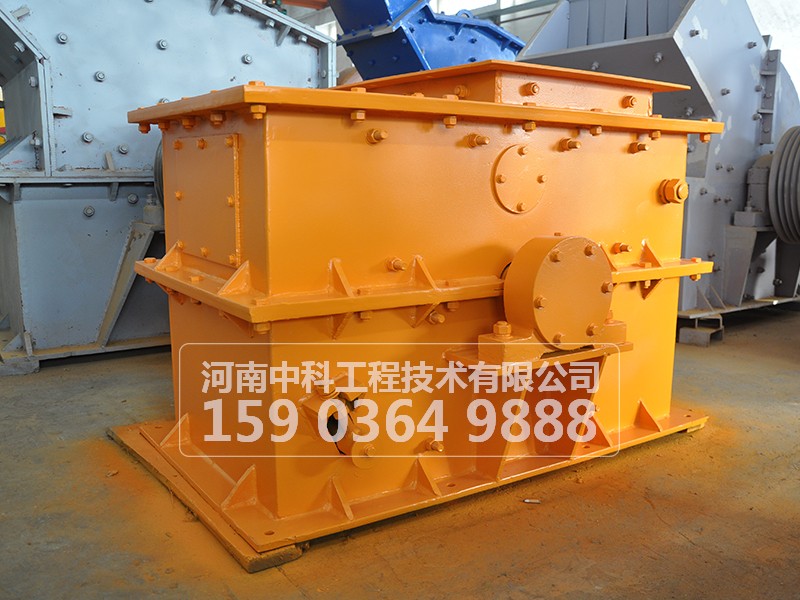

锤式破碎机
锤式破碎机介绍

    锤式破碎机的主要工作部件为带有锤子(又称锤头)的转子。转子由主轴、圆盘、销轴和锤子组成。锤击式破碎机(锤破)经高速转动的锤体与物料碰撞面破碎物料,它具有结构简单、破碎比大、生产效率高等特点,可作干、湿两种形式破碎。锤式破碎机用于破碎各种中硬且磨蚀性弱的物料。其物料的抗压强度不超过100MPa,含水率小于15%。被破碎物料为煤、盐、白垩、石膏、砖瓦、石灰石等。还用于破碎纤维结构、弹性和韧性较强的碎木头、纸张或破碎石棉水泥的废料以回收石棉纤维等等。此外,锤式破碎机不仅可用于破碎生产线,制砂生产线,也可在选矿生产线中替代圆锥式破碎机。

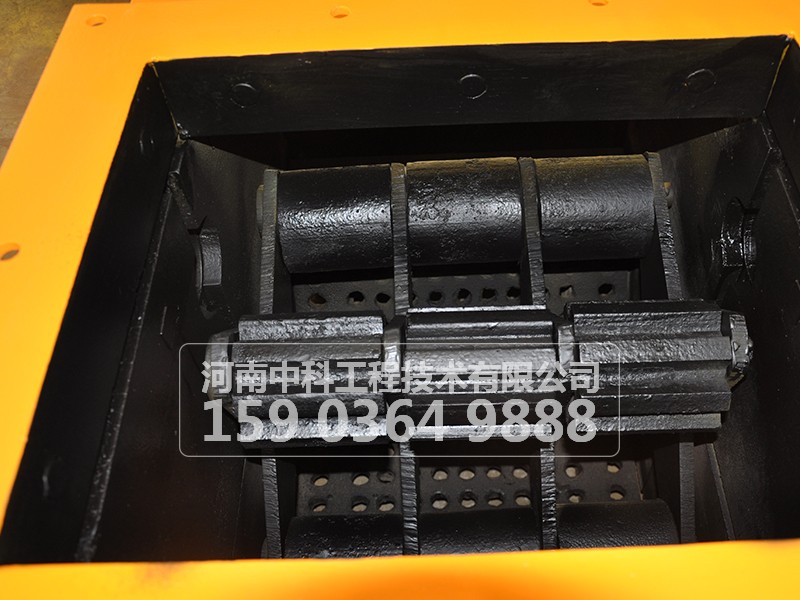

锤式破碎机

锤式破碎机用途

    锤式破碎机用于破碎各种中硬且磨蚀性弱的物料。其物料的抗压强度不超过100MPa,含水率小于15%。被破碎物料为煤、盐、白垩、石膏、砖瓦、石灰石等。还用于破碎纤维结构、弹性和韧性较强的碎木头、纸张或破碎石棉水泥的废料 以 回收石棉纤维等等。 此外,锤式破碎机不仅可用于破碎生产线,制砂生产线,也可在选矿生产线中替代圆锥式破碎机。 锤式破碎机的主要工作部件为带有锤子(又称锤头)的转子。转子由主轴、圆盘、销轴和锤子组成。电动机带动转子在破碎腔内高速旋转。物料自上部给料口给入机内,受高速运动的锤子的打击、冲击、剪切、研磨作用而粉碎。在转子下部,设有筛板、粉碎物料中小于筛孔尺寸的粒级 通过筛板排出,大于筛孔尺寸的粗粒级 阻留在筛板上继续受到锤子的打击和研磨, 最后通过筛板排出机外。适用于矿山、水泥、煤炭、冶金、建材、公路、燃化等行业对中等硬度及脆性物料进行细碎。该设备可根据用户要求调整蓖条间隙,改变出料粒度,以满足不同用户的不同需求。

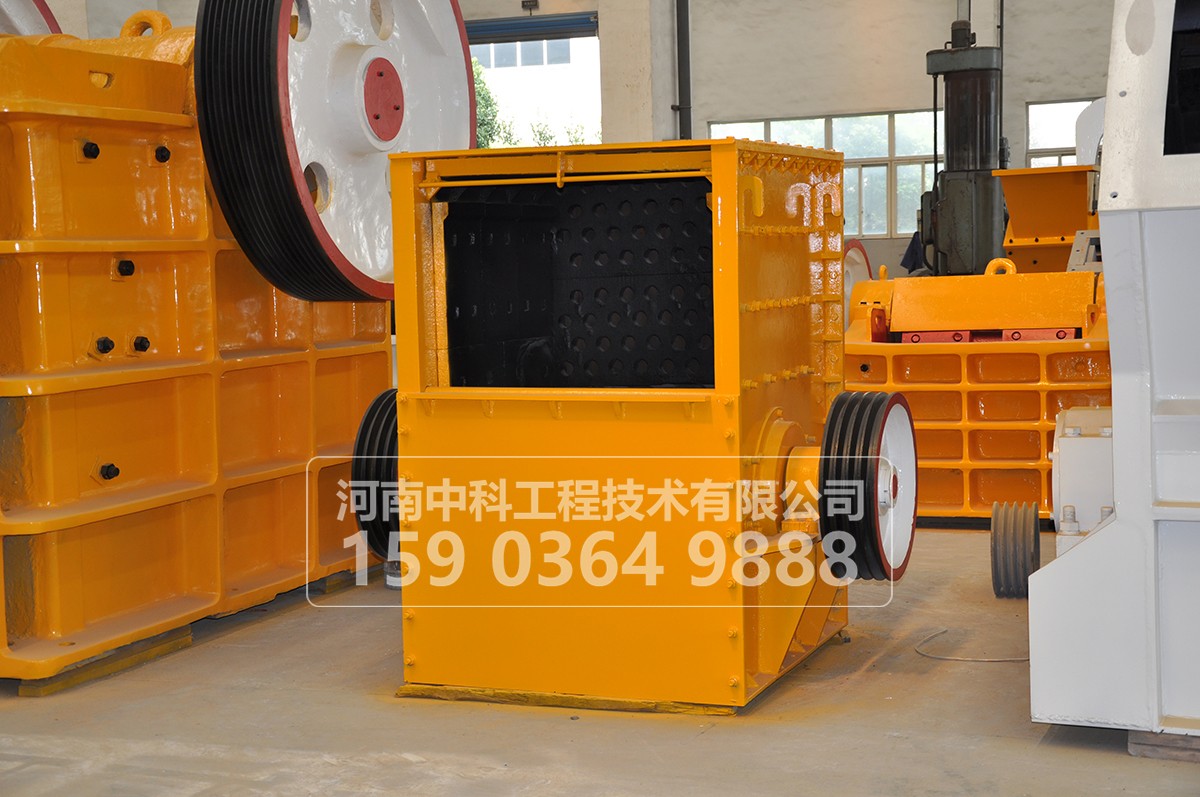

锤式破碎机

锤式破碎机工作原理

    电动机带动转子在破碎腔内高速旋转。物料自上部给料口给入机内,受高速运动的锤子的打击、冲击、剪切、研磨作用而粉碎。在转子下部,设有筛板、粉碎物料中小于筛孔尺寸的粒级通过筛板排出,大于筛孔尺寸的粗粒级阻留在筛板上继续受到锤子的打击和研磨,最后通过筛板排出机外。锤式破碎机主要是靠冲击作用来破碎物料的,破碎过程大致是这样的,物料进入破碎机中,遭受到高速回转的锤头的冲击而破碎,破碎了的物料,从锤头处获得动能,从高速冲向架体内挡板,筛条,与此同时物料相互撞击,遭到多次破碎,小于筛条之间隙的物料,从间隙中排出,个别较大的物料,在筛条上再次经锤头的冲击,研磨,挤压而破碎,物料被锤头从间隙中挤出.从而获得所需粒度的产品。



锤式破碎机的规格与性能参数表

类别 型号规格 给料粒度
(mm)
出料
粒度
(mm)
生产能力
(m3/h)
电机 总重量(t) 外形尺寸
(长×宽×高)(mm)
极数 功率(kw)




PCΦ400×300 ≤200 ≤25 5-10 4 11 0.8 900×670×860
PCΦ600×400 ≤250 ≤30 10-22 4 22 2.26 1200×1050×1200
PCΦ800×600 ≤250 ≤35 18-40 4 55 4.8 1310×1180×1310
PCΦ1000×800 ≤350 ≤35 25-50 4 75 5.9 1600×1390×1575
PCΦ1000×1000 ≤350 ≤35 30-55 6 132 8 1800×1590×1775
PCΦ1250×1250 ≤350 ≤35 35-65 6 180 14 2060×1600×1890
PCΦ1400×1400 ≤350 ≤35 50-100 6 280 32 2365×1870×2220
PCΦ1600×1600 ≤350 ≤35 100-150 8 480 37.5 3050×2850×2800

环锤式破碎机

环锤式破碎机技术参数
型号
进料粒度(mm)
出料粒度(mm)
产量(t/h)
转子转速(r/min)
电动机
重量(t)
外型尺寸(mm)
型号
功率
PCH0402
=<200
=<30
8-12
960
Y132M2-6
5.5
0.8
810x890x560
PCH0404
=<200
=<30
16-25
970
Y160L-6
11
1.05
980x890x570
PCH0604
=<200
=<30
22-33
970
Y180L-6
15
1.43
1050x1270x800
PCH0606
=<200
=<30
30-60
980
Y225M-6
30
1.77
1350x1270x1080
PCH0808
=<200
=<30
70-105
740
Y280M-8
45
3.6
1750x1620x1080
PCH1010
=<300
=<30
160-200
740
Y315M2-8
90
6.1
2100x2000x1340
PCH1016
=<300
=<30
300-350
740
JS-128-8
155
9.2
2700x2000x1350
PCH1216
=<350
=<30
620-800
740
Y450-8
355
15.0
4965x2500x1600
PCH1322
=<400
=<30
800
595
Y450L-8
400
24.9
6333x3295x2505
