产品展示

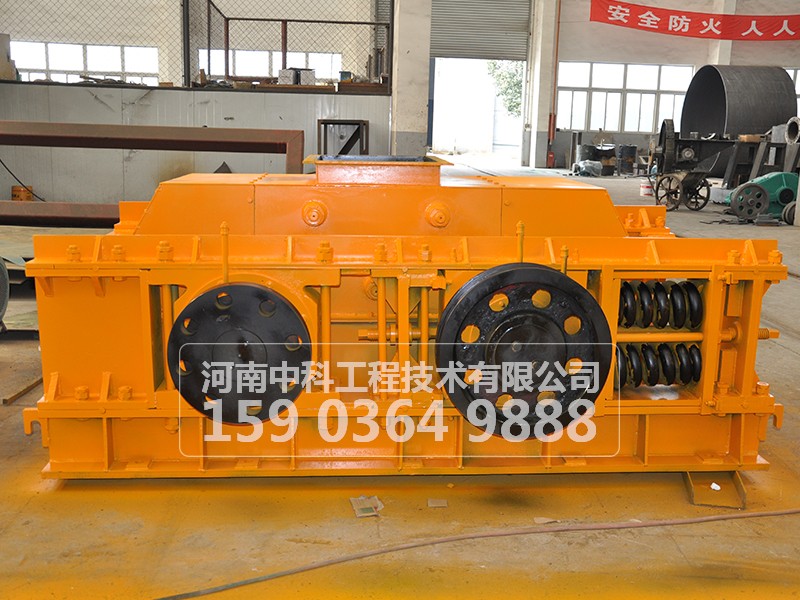

对辊破碎机

对辊破碎机
     对辊破碎机是参照美国岗拉克破碎机的结构原理自行设计研制的新产品。本机具有体积小,破碎比大(5-8),噪声低,结构简单,维修方便的优点,生产率高(比我国现在2PGC齿辊式破碎机生产率高1-2倍),被破碎物料粒度均匀,过粉碎率低,维修方便,过载保护灵敏,安全可靠等特点。 对辊式破碎机适用于在水泥,化工,电力,冶金,建材,耐火材料等工业部门破碎中等硬度的物料,如石灰石,炉渣 ,焦碳,煤等物料的中碎,细碎作业。



对辊破碎机的工作原理及结构

    1、该系列对辊破碎机主要由辊轮组成、辊轮支撑轴承、压紧和调节装置以及驱动装置等部分组成。

    2、出料粒度的调节:两辊轮之间装有楔形或垫片调节装置,楔形装置的顶端装有调整螺栓,当调整螺栓将楔块向上拉起时,楔块将活动辊轮顶离固定轮,即两辊轮间隙变大,出料粒度变大,当楔块向下时,活动辊轮在压紧弹簧的作用下两轮间隙变小,出料粒度变小。垫片装置是通过增减垫片的数量或厚薄来调节出料粒度大小的,当增加垫片时两辊轮间隙变大,当减少垫片时两辊轮间隙变小,出料粒度变小。

    3、驱动机构是由两个电动机,通过三角皮带传动到槽轮上拖动辊轮,按照相对方向运动旋转。在破碎物料时,物料从进料口通过辊轮,经碾压而破碎,破碎后的成品从底架下面排出。

    4、为了安全,传动部分应根据实际情况自行安装安全罩。

    对辊破碎机可供选矿、化工、水泥、耐火材料、磨料、建筑材料等工业部门中细碎各种高、中等硬度的矿石和岩石之用,尤其在建筑材料工业中生产瓜米石和绿豆沙等产品,有较一般破碎机械更优异的效果。

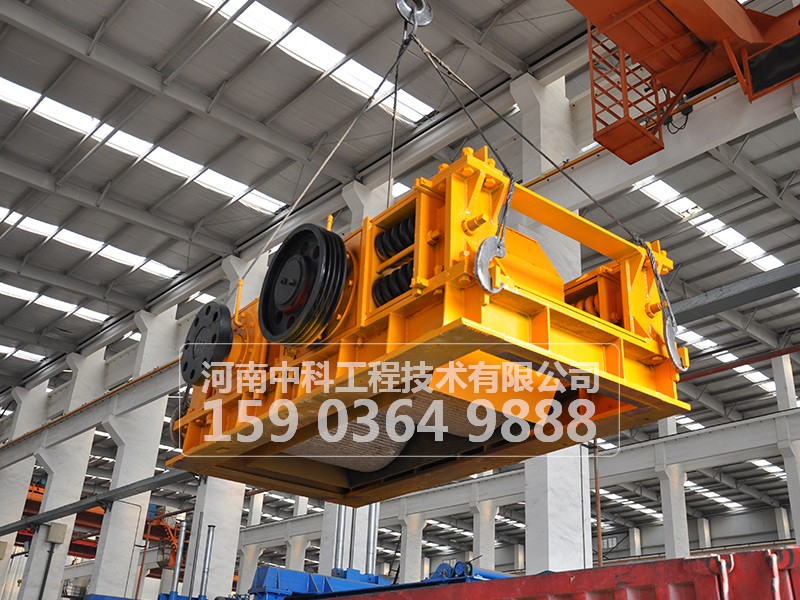

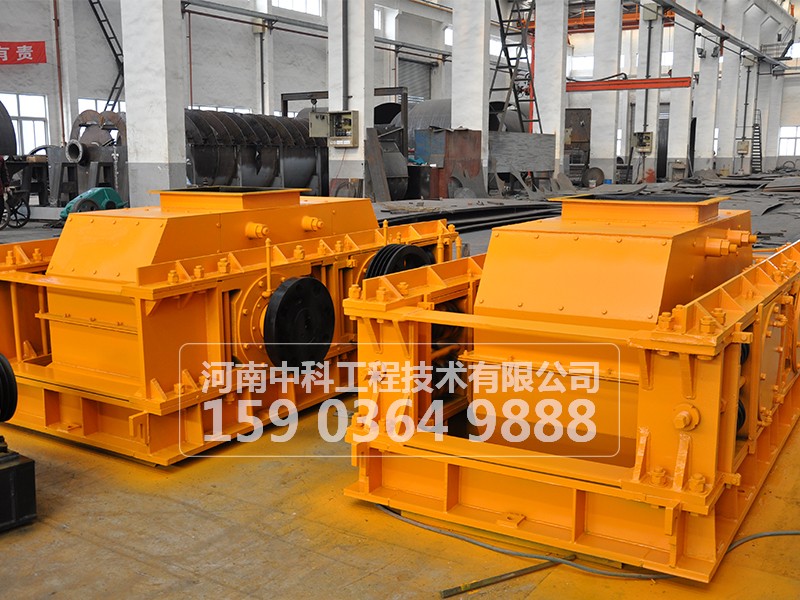

对辊破碎机

辊式破碎机工作时要特别注意以下事项

    1)要加强给矿的除铁工作。非破碎物(钎头等物)掉入对辊间会损坏破碎机,以致造成停车事故。所以在破碎机前应安装除铁装置。

    2)粘性物料容易堵塞破碎空间,在处理堵塞故障应停车处理,不可在运转中进行捅矿。

    3)当处理的物料含大块较多时,要注意大块矿石容易从破碎空间挤出来,以防伤人或损坏设备。

    4)辊式破碎机运转较长时间后,由于辊面的磨损较大,会引起产品粒度过细,这时要注意调整排矿口或对设备进行检修。

    5)加强对设备的检查,对设备的润滑部位要按时加油,保持设备良好的润滑状态。

对辊式破碎机主要技术参数

型号规格

给料料度(mm)

排料粒度(mm)

生产能力(T/h)

电机功率(kw)

外型尺寸(长×宽×高)(mm)

重量(T)

2PGΦ200×75

10

0-4

0.86

15

525×388×330

1.1

2PGΦ400×250

≤25

2—8

5—10

11

1430×1481×816

1.1

2PGΦ610×400

<36

1—20

10—25

22

1785×2365×1415

3.8

2PGΦ450×500

≤100

25-100

20-55

18.5

2260×2200×766

3.8

2PGΦ600×750

≤300

50-125

60-125

22

2780×3065×1310

8.34

2PGΦ750×500

<40

2—20

15—40

37

2720×2700×1400

12.25

2PGΦ900×500

<40

3—40

20—50

44

2750×1790×2065

14

2PGΦ900×900
