产品展示


磁选机

磁选机

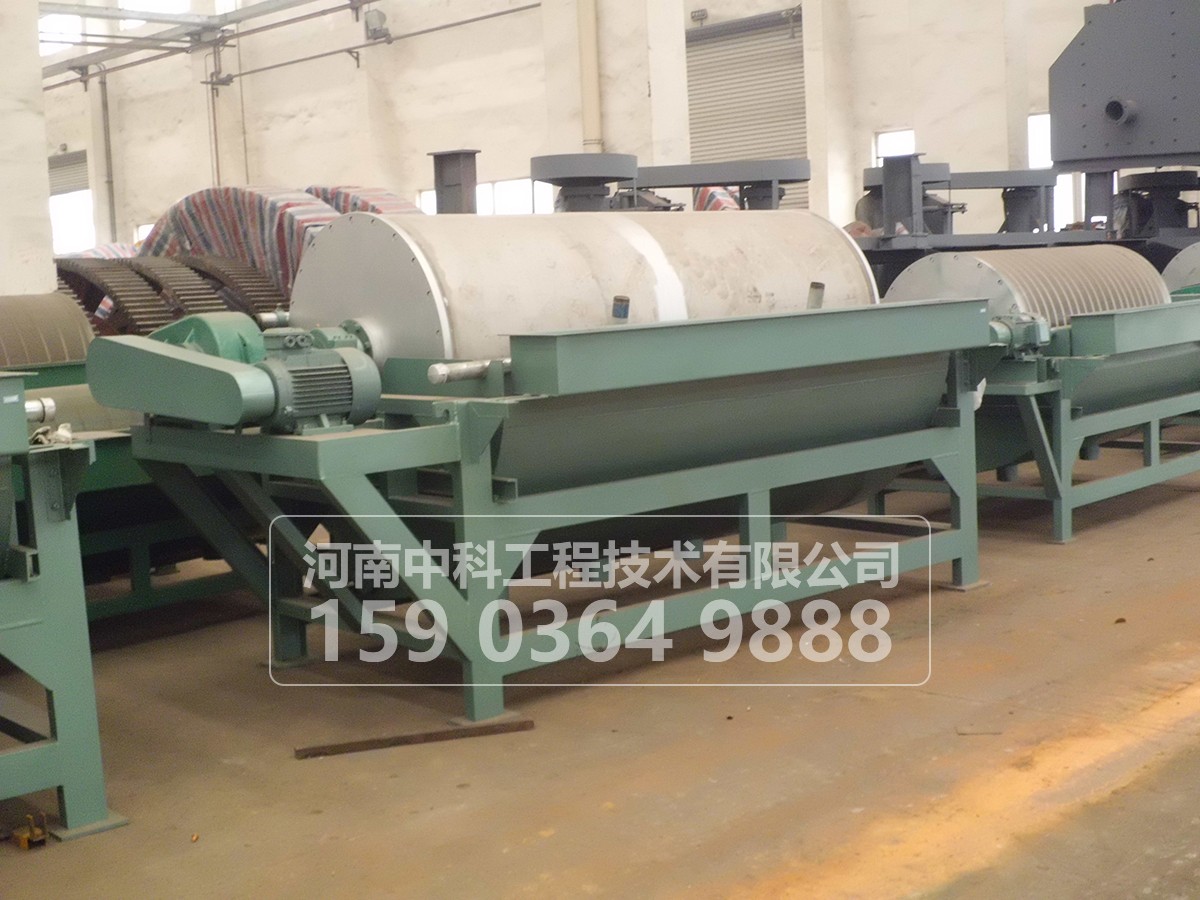

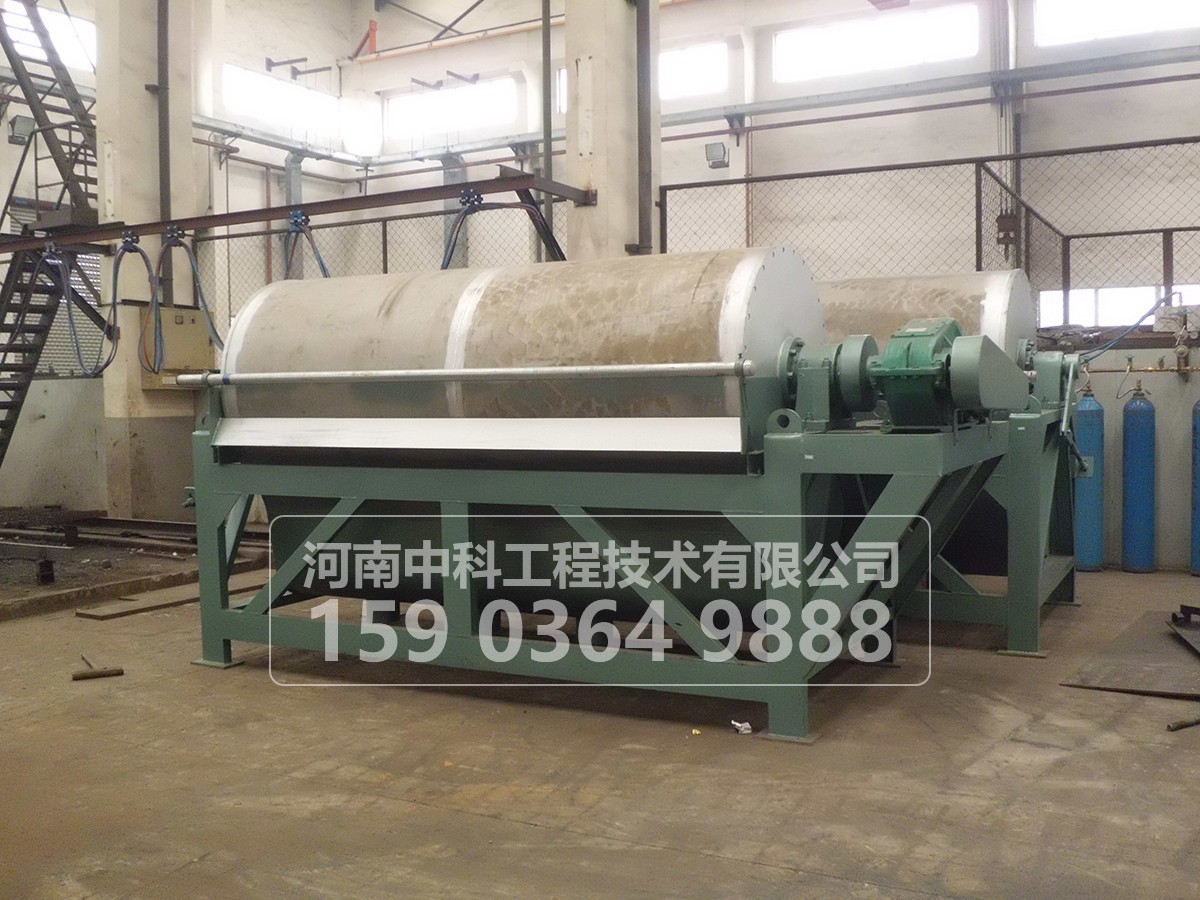

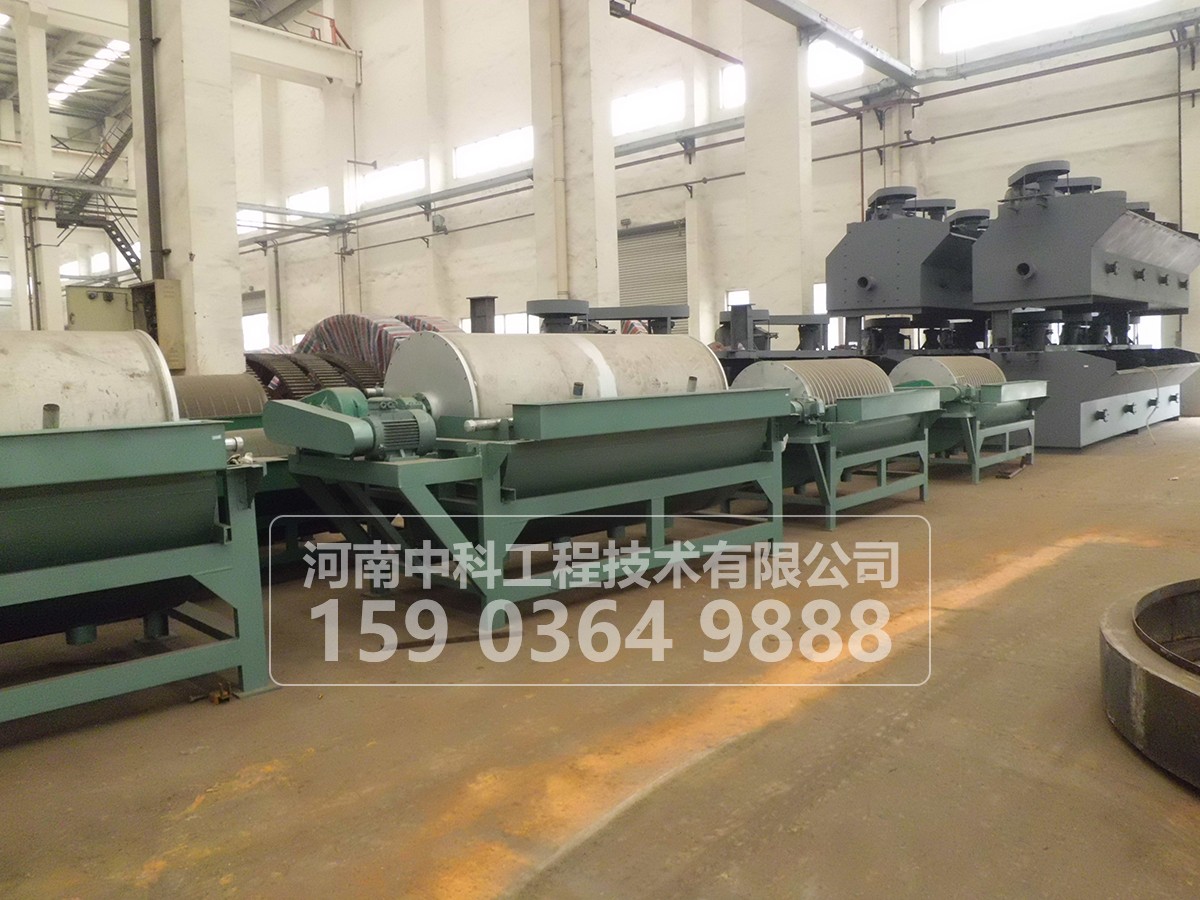

湿式永磁筒式磁选机
    磁选机是使用于再利用粉状粒体中的除去铁粉等,磁选机广泛用于资源回收,木材业、矿业、窑业、化学、食品等其他工场,适用于粒度3mm以下的磁铁矿、磁黄铁矿、焙烧矿、钛铁矿等物料的湿式磁选,也用于煤、非金属矿、建材等物料的除铁作业,是产业界使用最广泛的、通用性高的机种之一。本机广泛用于选矿、洗煤和化工等部门,用于湿式选别粒度为6-0毫米的强磁性矿物,并将矿物分为磁性物及非磁性物两种产品。它所选别的强磁性物的比磁化系数X应不低于3000×10 6cm3/克,属于这类矿物有磁铁矿,磁黄铁矿等,对于赤铁矿、褐铁矿、蕶铁矿等须予选进行磁化焙烧,方能进行选别。

磁选机

磁选机的基本结构
  湿式永磁筒式磁选机主要由圆筒、辊筒、刷辊、磁系、槽体、传动部分6部分组成。圆筒由2-3mm不锈钢板卷焊成筒,端盖为铸铝件或工件,用不锈钢螺钉和筒相连。电机通过减速机或直接用无极调速电机,带动圆筒、磁辊和刷辊作回转运动。磁系为开放式磁系,装在圆筒内和裸露的全磁。磁块用不锈钢螺栓装在磁轭的底板上,磁轭的轴伸出筒外,轴端固定有拐臂。扳动拐臂可以调整磁系偏角,调整合适后可以用拉杆固定。槽体的工作区域用不锈钢板制造,机架和槽体的其他部分用普通钢材焊接。

磁选机

磁选机的工作原理
  矿浆经给矿箱流入槽体后,在给矿喷水管的水流作用下,矿粒呈松散状态进入槽体的给矿区。在磁场 的作用,磁性矿粒发生磁聚而形成“磁团”或“磁链”,“磁团”或“磁链”在矿浆中受磁力作用,向磁极运动,而被吸附在圆筒上。由于磁极的极性沿圆筒旋转方向是交替排列的,并且在工作时固定不动,“磁团”或“磁链”在随圆筒旋转时,由于磁极交替而产生磁搅拌现象,被夹杂在“磁团”或“磁链”中的脉石等非磁性矿物在翻动中脱落下来,最终被吸在圆筒表面的“磁团”或“磁莲”即是精矿。精矿随圆筒转到磁系边缘磁力最弱处,在卸矿水管喷出的冲洗水流作用下被卸到精矿槽中,如果是全磁磁辊,卸矿是用刷辊进行的。非磁性或弱磁性矿物被留在矿浆中随矿浆排出槽外,即是尾矿。

    同一圆筒可配三种槽体,即半逆流槽、逆流槽、顺流槽,适应不同选别工艺。
    半逆流槽适用于矿石粒度为0.5-0mm的强磁性矿物的湿式粗选和精选,尤其适用于粒度为0.15~0mm大矿物的精选。
    逆流槽适用于矿石粒度为0.6~mm强磁性矿物湿式粗选和扫选。尤其适用于洗煤厂重介质回收等。
    顺流槽适用于矿石粒度为6~0mm的粗选和精选。
    半逆流槽和顺流槽都可串联使用,提高精矿品位。
    磁系采用优质铁氧体材料或与稀土磁钢复合而成,筒表平均磁感应强度为100~600mT。
    根据用户需要,可提供顺流、半逆流、逆流型等多种不同表强的磁选机。我厂产品具有结构简单、处理量大、操作方便、易于维护等优点。

规格与性能参数表

磁选机
型号

筒径mm

筒长mm

筒表场强kA/m

处理量t/h

给料粒度mm

功率KW

重量t

CT406

400

600

80~450

2~4

2~0

0.55

0.4

CT603

600

300

80~400

2~4

2~0

0.55

0.4

CT606

600

600

80~400

5~10

2~0

1.1

0.95

CT609

600

900

80~400

8~15

2~0

1.5

1.3

CT612

600

1200

80~400

10~20

2~0

1.5

1.5

CT618

600

1800

80~400

15~30

2~0

1.5

1.8

CT712

750

1200

120~400

12~25

2~0

1.5

2.0

CT718

750

1800

120~400

30~45

2~0

3.0

2.2

CT724

750

2400

120~400

30~65

2~0

3.0

2.5

CT918

900

1800

130~400

35~60

3~0

4.0

2.8

CT924

900

2400

130~400

70-110

3~0

4.0

3.5

CT1018

1050

1s800

130~400

40-75

3~0

4.5

3.5

CT1021

1050

2100

130~400

50-80

3~0

5.5

3.5


干式永磁筒式磁选机
  干式永磁筒式磁选机是我公司新研制成功的高效磁分离设备。磁系全部采用高性能稀土钕铁硼材料和 优质铁氧体材料制做,经过巧妙的开放式磁路设计,筒表分选区最高磁感应强度达到0.8T以上,磁场强度是常规中磁机的3-5倍,分选区的磁场力可达到电磁强磁选机的磁力水平。分选筒体采耐磨不锈钢精制而成;分选矿 物通过振动给料器均匀地给到分选筒的上部,旋转的筒体把非磁性物料抛离筒体,磁性物料受到强磁场力作用吸向筒体,用分矿板很方便、精确地将磁性、非磁性物料分离。强磁场力为用筒式磁选机分选中、弱磁性矿物变成现实。

  设备处理量大,分选矿物粒级范围宽、分离精度高、不堵塞;结构简单、维护方便,耗电量仅为电磁强磁选机的20%。
  机主要用途:无水地区的选铁作业;耐火材料和其它物料的除铁作业。

磁选机项目

参数

筒体直径(mm)

400、600、750

筒体长度(mm)

600、900、1200

筒表最高磁感应强度

0.8T

分选筒转速(r.p.m)

40、60

给料方式

振动给料器上部给料

分选粒度(mm)

10-0.074

处理量(t/h)

0.3-8

电机减速机型号

XWD1.5-63;XWD2.2-74

设备重量(t)

0.6-1.5(t)
