浮选机 159 0364 9888

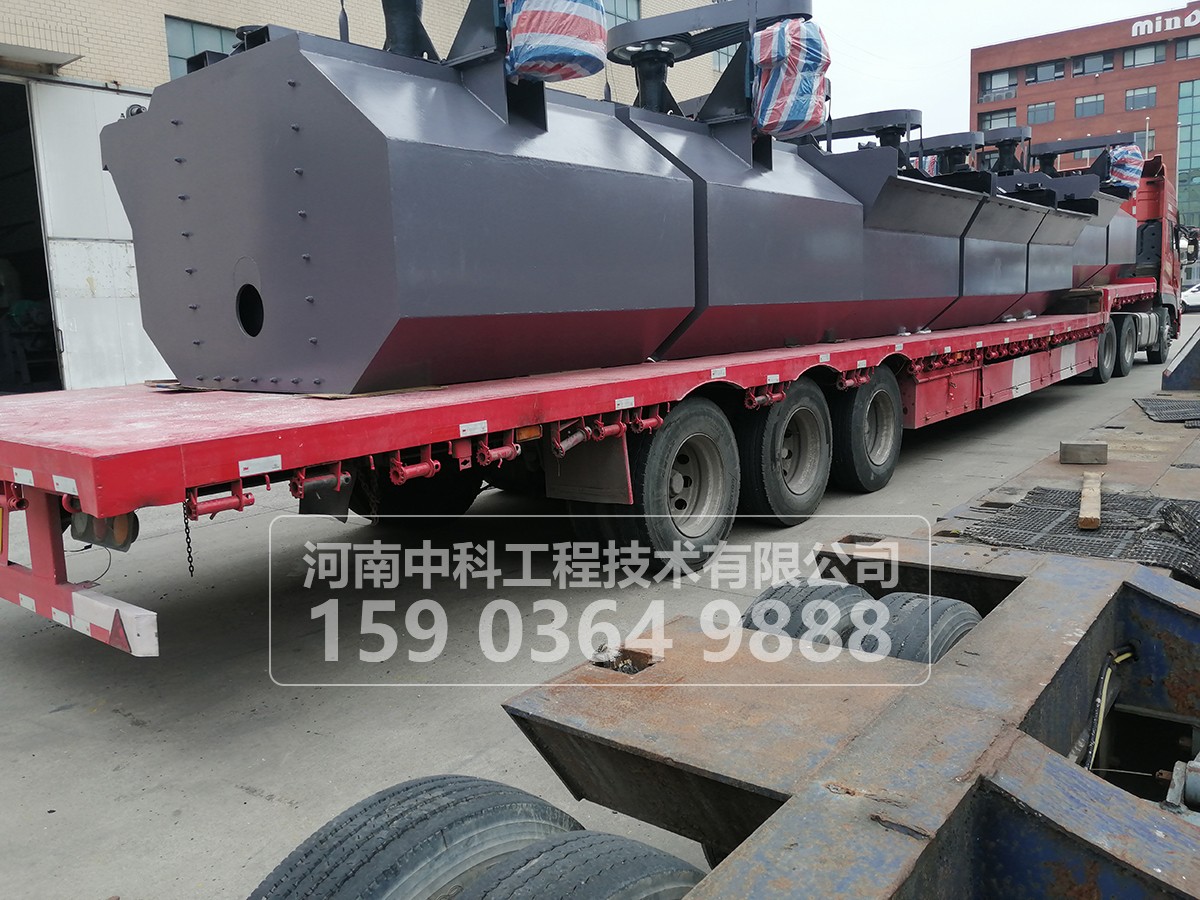

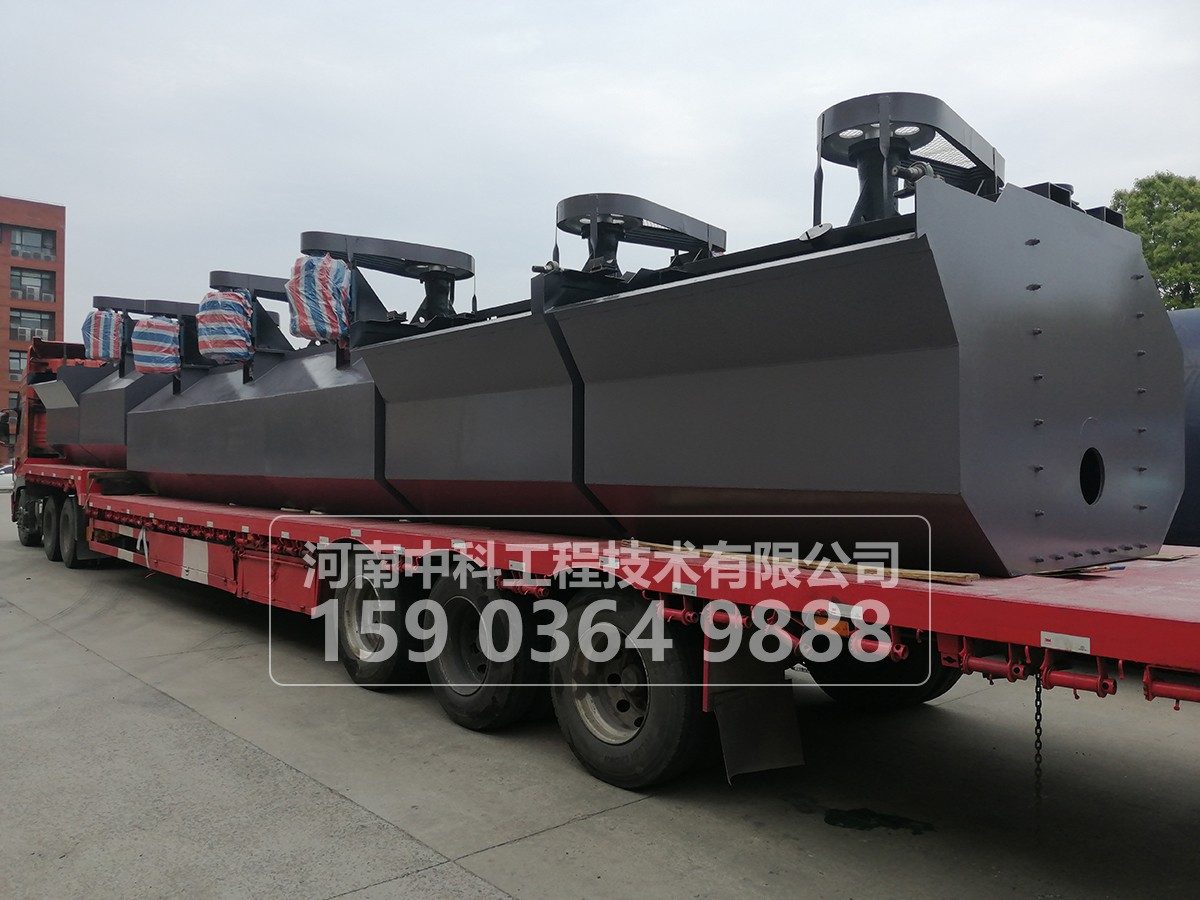

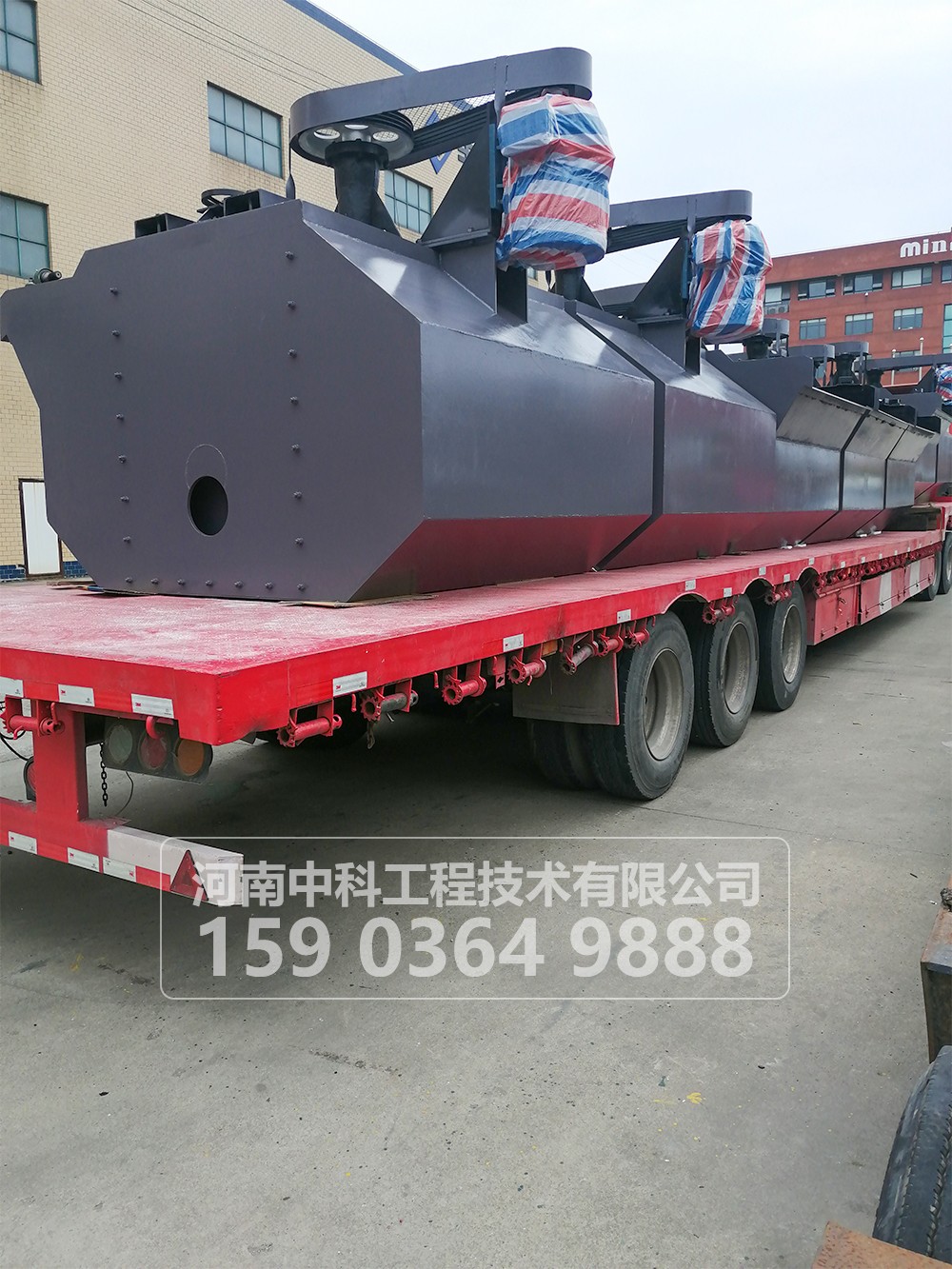

浮选机图片

     浮选机由电动机三角代传动带动叶轮旋转,产生离心作用形成负压,一方面吸入充足的空气与矿浆混合,一方面搅拌矿浆与药物混合,同时细化泡沫,使矿物粘合泡沫之上,浮到矿浆面再形成矿化泡沫。调节闸板高度,控制液面,使有用泡沫被刮板刮出。

我厂生产的浮选设备具有如下特点:吸气量大、功耗低。每槽兼有吸气、吸浆和浮选三重功能,自成浮选回路,不需任何辅助设备,水平配置,便于流程的变更.矿浆循环合理,能 限度地减少粗砂沉淀。设有矿浆面的自控装置,调节方便。叶轮带有后倾式的上下叶片。上叶片产生矿浆上循环,下叶片产生矿浆下循环。

    浮选机适用于有色黑色金属的选别,还可用于非金属如:煤莹石、滑石的选别。

浮选机工作原理

  浮选机主要用于选别铜、锌、铅、镍、金等有色金属,也可以用于黑色金属和非金属的粗选和精选。选机由电动机三角带传动带动叶轮旋转,产生离心作用形成负压,一方面吸入充足的空气与矿浆混合,一方面搅拌矿浆与药物混合,同时细化泡沫,使矿物粘合泡沫之上,浮到矿浆面再形成矿化泡沫。调节闸板高度,控制液面,使有用泡沫被刮板刮出。煤泥和药剂充分混合后给入浮选机的 室的槽底下,叶轮旋转后,在轮腔中形成负压,使得槽底下和槽中的矿浆分别由叶轮的下吸口和上吸口进入混合区,也使得空气沿导气套筒进入混合区,矿浆、空气和药剂在这里混合。

  在叶轮离心力的作用下,混合后的矿浆进入矿化区,空气形成气泡并被粉碎,与煤粒充分接触,形成矿化气泡,在定子和紊流板的作用下,均匀地分布于槽体截面,并且向上移动进入分离区,富集形成泡沫层,由刮泡机构排出,形成精煤泡沫。  分选转环慢速旋转,当分选室进入浮场区时,此时入选物料经矿浆分配器分别给到6个分选点,弱磁性矿粒被吸在齿板上并随分选环转动。非磁性矿粒在重力与矿浆流的作用下经过齿板的缝隙,排入分选环下部的尾矿槽中。分选室转至中矿清洗位置时,少量清洗水给入,将夹杂的脉石,连生体及矿泥洗入尾矿槽中(该机未设置中矿槽),以达到提高精矿质量的目的。当分选室转到磁场很弱的位置时(精矿冲洗区),喷入压力水,将吸在齿板上的弱磁性矿粒冲入精矿槽中。随后分选室转到另一个极性相反的磁场区,分选环每转一周,其中每个分选室如此反复6次。

  槽底上面未被矿化的煤粒会通过循环孔和上吸口再一次混合、矿化和分离。槽底下未被叶轮吸入的部分矿浆,通过埋没在矿浆中的中矿箱进入第二室的槽底下,完成 室的全部过程后,进入第三室,浮选机如此周而复始,矿浆通过 一室后进入尾矿箱排出 终尾矿。

SF型浮选机技术参数

型号SF0.37SF0.7SF1.2SF2.8SF4
槽体容积(m3)0.370.71.22.84
叶轮直径(mm)300350450550650
生产能力(m3/min)0.2-0.40.3-0.90.6-1.21.5-3.50.5-4
叶轮转速(m3/min)352400312268238
电动机型号①Y90L-4①Y100L2-4①Y132M2-6①Y160L-6①Y180L-6
②Y90S-4②Y90S-4②Y90S-4②Y90S-4②Y90L-4
功率(kw)①1.5①3①5.5①11①15
②1.1②1.1②1.1②1.1②1.5
外型尺寸(mm)700×700×750900×820×9501100×1100×11001700×1600×11501850×2050×1200
单槽重量(kg)468600137323382660

XJK系列浮选机技术参数

型号规格XJK-0.35(3A)XJK-0.62(4A)XJK-1.1(5A)XJK-2.8(6A)XJK-5.8(7A)
有效容积(m3)0.350.621.12.85.8
生产能力(m3/min)0.18~0.40.3~0.90.6~1.61.5~3.53~7
转速(r/min)470400330280240
叶轮直径(mm)300350500600750
配套电机型号转子Y90L-4Y100L2-4Y132M2-6Y160L-6Y200L2-6(Y225M-6)
刮板Y90S-4Y90S-4Y90S-4Y90S-4Y90L-4
功率(kw)叶轮电机1.535.51122(30)
刮板电机1.11.11.11.11.5
重量:(t/单槽)0.430.861.382.333.533

浮选机使用说明:

    开机前应先检查各部位螺栓,停机起动前应先手动代轮旋转,以防沉淀物淤积增加电动机负荷,工作时应细心调整闸门高度,使液面保持稳定,随时将矿浆液面上的矿化泡沫刮入流槽。叶轮与定子应保持一定的间距,磨损时应注意更换,泵体内轴承每三个月要保养一次。

    易损件:叶轮,定子。
